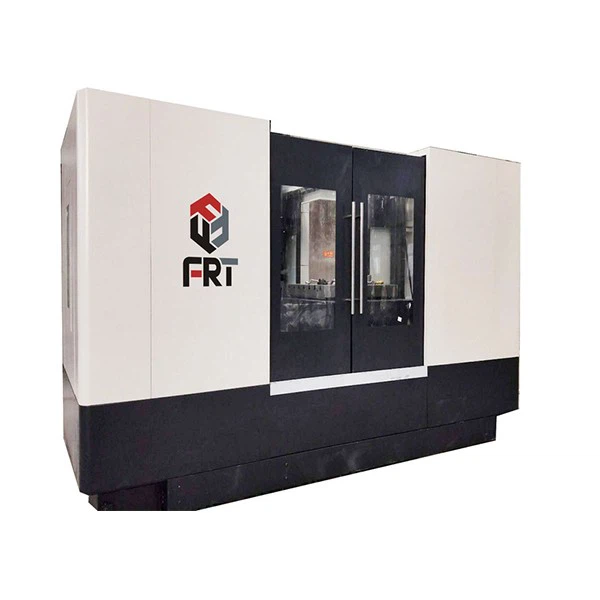

CNC Horizontal Machining Center 2
CNC Horizontal Machining Center 3

CNC lárétt vinnslustöð

CNC láréttar vinnslustöðvar eru mjög skilvirkar sjálfvirkar vélar með láréttum snælda, sem gerir fjöl-ferla samsetta vinnslu kleift í tengslum við snúningsborð. Fyrir viðskiptavini ná vinnsluforrit þeirra til holamóta í mótaframleiðslu, boggihluta í járnbrautarflutningum og ventilhúsa í vökvaiðnaði. Kostir þeirra fela í sér sterka vinnslusamkvæmni,-mótun flókinna hluta í einu sinni, hæfi fyrir fjöldaframleiðslu og bættan stöðugleika vörugæða.

Hringdu í okkur

2025 frt

Vörukynning

Vörulýsing

cnc horzintal machining center

CNC láréttar vinnslustöðvar eru CNC vélar með láréttum snældu og sjálfvirku vísitöluborði, sem getur klárað margþætta vinnslu í einni uppsetningu. Frá sjónarhóli viðskiptavina eru þær hentugar til að vinna hús í byggingarvélum, vélkubbum í bílaframleiðslu og burðarhluta í geimferðum. Helstu kostir þeirra eru færri uppsetningar, mikil vinnslunákvæmni, mikil framleiðsluhagkvæmni og veruleg lækkun launakostnaðar.

CNC lárétt vinnslustöð

cnc horzintal machining center 1

Eiginleikar og helstu hlutar cnc láréttrar vinnslustöðvar

main components of cnc horizontal machining center

CNC lárétt vinnslustöð samanstendur aðallega af rúmi, snældaboxi, snúningsborði, þriggja-ása rennibraut, verkfæratímariti, vélmennaarmi, CNC kerfi og kæli-, smurningar- og flísaflutningskerfi. Rúmið veitir stífan stuðning til að tryggja stöðugleika búnaðarins; snældaboxið veitir skurðarkraft til að knýja snúning verkfærsins; snúningsborðið er vísitöluhæft, sem gerir það kleift að vinna með mörgum-flötum á vinnustykkinu; rennibrautin lýkur línulegri fóðrun meðfram X, Y og Z ásunum; verkfæratímaritið og vélmennaarmurinn skipta sjálfkrafa um verkfæri, sem gerir samfellda-ferlavinnslu kleift; CNC kerfið stjórnar feril, hraða og fóðri jafnt; og kæli-, smur- og flísaflutningskerfi tryggja nákvæmni vinnslu og endingartíma búnaðar.

Hafðu samband núna

breytur

Tæknilýsing		FRT-H630	FRT-H800	FRT-H1000	FRT-H1200
Ferðalög
Ferðalag vinnuborðs (X/Y/Z)	mm	1000/750/900	1200/850/1000	1600/1000/1000	1700/1200/1200
Fjarlægð frá snældu yfirborði að vinnuborði	mm	0-900	0-1000	0-1000	0-1200
Stýribraut	Tveir línulegir stýrisbrautir og einn harður teinn / Þrjár línulegar stýribrautir
Vinnuborð
Stærð borðs	mm	630X630	800X800	1000X1000	1200X1200
Hámarks burðargeta vinnuborðsins	T	3	4	6	8
Snælda
Snælda mjókkar (þvermál módel erma)		BT40/155	BT50/190	BT50/190	BT50/190
Snældamótoraflið	kw	11	15	22	30
Snældahraði	snúningur á mínútu	6000	6000	6000	6000
Nákvæmni
Staðsetningarnákvæmni	mm	0.01/1000	0.01/1000	0.01/1000	0.01/1000
Endurtekin staðsetningarnákvæmni	mm	±0.01	±0.01	±0.01	±0.01
Stærð
Nettóþyngd	T	8	13	18	25

Hægt er að vinna aðgerðir og vinnustykki

workpieces of cnc horizontal machining center can be processed

CNC láréttar vinnslustöðvar vinna úr fjölbreyttu úrvali af vinnsluhlutum, oftast hýsum, festingum og diskahulsum.

Vinnustykki af -gerð, eins og gírkassahúsum og vélkubbum, krefjast vinnslu margra plana og holukerfa. Fjölása tengingin og stífur stuðningur láréttra vinnslustöðva tryggja nákvæma staðsetningu.

Vinnuhlutir af gerðinni -svigi, eins og vélbúnaðarfestingar og undirvagnsfestingar fyrir bíla, hafa flókin lögun og marga vinnslufleti. Láréttar vinnslustöðvar geta lokið mörgum vinnsluskrefum í einni klemmuaðgerð.

Diskur ermar, eins og gír eyður og legur ermarnar, krefjast stöðugrar innri og ytri sammiðju. Snúningsborð láréttrar vinnslustöðvar bætir skilvirkni og nákvæmni vinnslunnar.
